Dodáváme kompletní elektrotechnologie pro malé vodní elektrárny včetně projektové dokumentace.
V hlavním rozváděči je umístěn řídicí systém, který ovládá celou technologii MVE. Řídicí systém je vybaven grafickým displejem. Obsluha ovládá MVE pomocí tohoto displeje nebo přes vzdálený přístup (pokud je zřízen).
Hlavní znaky našeho systému řízení
Automatický provoz elektrárny bez nutnosti přítomnosti obsluhy:
- přifázování generátoru k síti
- automatický rozjezd soustrojí
- regulace výkonu podle zadaných parametrů
- řízené odstavení soustrojí při vzniku poruchy
- automatické najetí po odeznění poruchy
Kontrola dodávané energie:
- dodržení účiníku v celém rozsahu výkonů
- zamezení zpětného toku energie
- návrh MVE s respektováním zkratových poměrů a dovolených
- úbytků napětí v síti
Možnost ručního ovládání každé turbíny
Automatický a ruční provoz čistícího stroje česlí
Automatické odesílání SMS zpráv a přijímání řídících SMS zpráv
Internetové připojení pro dálkový dohled
Ovládání MVE pomocí mobilního telefonu s OS Android
Obrazovky řídicího počítače zobrazují:
- grafické znázornění stavu technologie
- grafy provozních veličin
- archiv historie poruch
- archiv souhrnů denní, měsíční a roční výroby
- nastavení parametrů provozu elektrárny
- nastavení a sledování činnosti pomocí GSM modemu

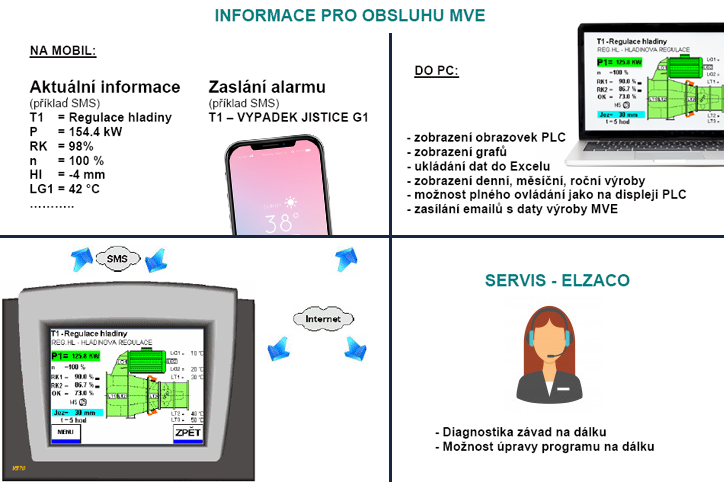

Příklady komunikace
Obrazovky displeje
Hlavní obrazovka
Informace o aktuálních hodnotách výkonu, otáčkách, otevření lopatek teplotách ložisek...
poruchy
Zobrazení aktivních poruch, zobrazení historie poruch
Záznamy
Denní, měsíční a roční záznamy vyrobené energie, doby chodu, počtu fázování u jednotlivých turbín
